Project: Christmas tree
Featured: Yes
State Active
Members Prodigity, xopr, AmazingMike, Da Syntax, Wolkje, Computer1up
GitHub espixelflut
Description Kerstboom heeft mooie lampjes en versiering nodig

(this one's in Dutch so the young participants can join in as well)

LED kerstboom

Het is weer wintertijd, tijd om een (LED) lichtje te schijnen op de warme verlichting! Die gaan we uiteraard zelf maken scripten voor de kerstboom.

We hebben een hele hoop dingen in de space liggen waar we vast en zeker iets leuks van kunnen maken (alles en iedereen is welkom)!

uitvoer

Geïnspireerd door SHA2017, hebben we een pixelflut versie gemaakt (zie ook https://wiki.sha2017.org/w/Pixelflut_bar en https://wiki.sha2017.org/w/Projects:HackTheVU).

media does not exist, please upload it

De hard- en software voor de pixelflut versie is klaar; hij moet alleen nog aangesloten en in de boom gehangen worden: aansluiten door blauw op GND en bruin op 12V aan te sluiten, deze gaan naar de groene connector en LEDslinger.

Er zijn als het goed is, 2 zwarte kabels met kroonsteen-stekers; de korte is bedoeld om langs de stam op te lopen. Om kleurafwijking en te grote stroombelasting op de ledslinger te voorkomen, is deze kabel nodig (zorg ervoor dat de kroonsteentjes juist-om ingestoken worden, anders blaas je de LEDs op.

Er zit een resetknop en een rotary encoder (draai/drukknop) op welke de volgende mogelijkheden opleveren:

  • Reboot: reset-down, reset-up, rotary-up
  • Firmware update mode: reset-down, rotary-down, reset-up, rotary-up
  • Set number of LEDs: reset-down, reset-up, wait 1 sec., rotary-down, wait 5 sec., rotary-up (rotary-rotate to change, press rotary to store, reset to cancel)
  • LEDs off: rotary-down (not implemented)
  • Brightness: rotary-rotate (not implemented)

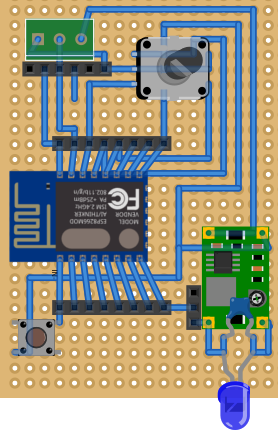

ESPixelflut PCB
Er zit een FTDI connector op: van buiten naar binnen: RTS(green), RX(yellow), TX(orange), 3.3V(red), CTS(brown), GND(black).
Er zit een jumper op: buitenkant is step-down converter, binnenkant is FTDI (let op: moet 3.3V zijn!). Uiteraard kun je de middelste pin ook gebruiken om direct 3.3v op de ESP te zetten.


plan

Bij slechte performance kunnen we eventueel kijken naar een Raspberry Pi of Banana Pi (iperf stats)

updates

xopr 10:23, 4 December 2017 (CET): Weer een opgeblazen ESP: vermoedelijk geeft de step-down converter te hoge pieken of ruis af. Ik heb de converter vastgelijmd op 3V, en heb een ontstoringscondensator en blauwe led toegevoegd om de pieken te dempen (fingers crossed). Resultaat: hij doet 't, maar ik had zelf gehoopt op wat meer pixels per seconde.

xopr 21:17, 19 November 2017 (CET): Inmiddels is de source voor de ESP online gezet, samen met de (aangepaste) versie van Prodigity's python script (en een random afgeleide). De software is getest en zou redelijk wat pixels per seconde moeten kunnen tekenen. Het enige wat nog moet gebeuren is de hardware en kijken hoe goed de 5V aansturing van de 12V leds samenwerkt met de 3v3 van de ESP. De benodigde pinout zou moeten zijn: RXD0: WS2812 data (met jumper naar ftdi, anders lukt uploaden niet). GPIO0: Rotary-A,GPIO4: Rotary-B, GPIO5: Rotary-NO (met Rotary-C en Rotary-P naar GND). Hou tijdens booten de knop ingedrukt om het aantal leds in te stellen.

xopr 16:50, 13 November 2017 (CET): het idee van ESP gebruiken voor wifi en arduino voor de leds en 3.3v voeding is aan de kant gezet: zowel de voeding als de seriele verbinding is te instabiel. Inmiddels een proof of concept geschreven voor enkel de ESP met een DMA-gebaseerde Neopixel library (op de RX pin).

Ook heb ik een bash script (met netcat) kunnen testen, maar ben nog niet blij met het resultaat; na verloop van tijd treedt er een fout op als men -w0 seconde wacht. Slecht voorbeeld, maar het is een voorbeeld:

#!/bin/bash
while true; do
    echo -n "PX 0 `head -c3 </dev/urandom|xxd -p -u`" | nc -uw1 192.168.1.234 1234&
    echo -n "PX 1 `head -c3 </dev/urandom|xxd -p -u`" | nc -uw1 192.168.1.234 1234&
    sleep 0.1
done

Gebruik $[ RANDOM % 200 ] om een semi willekeurige(en) led uit te kiezen.

xopr 22:24, 11 November 2017 (CET): ik heb wat arduino code kunnen kloppen; het protocol gaat worden:

PX x RRGGBB\n

naar UDP adres (onder voorbehoud) 192.168.1.234 poort 1234

todo

  • brightness beheren (met draaiknop)
  • zekering upgraden (en bekabeling controleren: 12A) of softwarelimiter inbouwen (8A max)


voorgaande versies (previous versions)

2016

Dit jaar hadden we een 20 meter, 12V kant-en-klare LEDslinger (vorige is voor de 2e keer opgeblazen; dit is een RGB variant in plaats van GRB). Data is 5V, maar 3.3V van de ESP lijkt voldoende. Het hardwareschema was een aangepaste versie (5V->12V) van vorig jaar, en deze software draaide erop: ESP-NFC-Christmas-tree

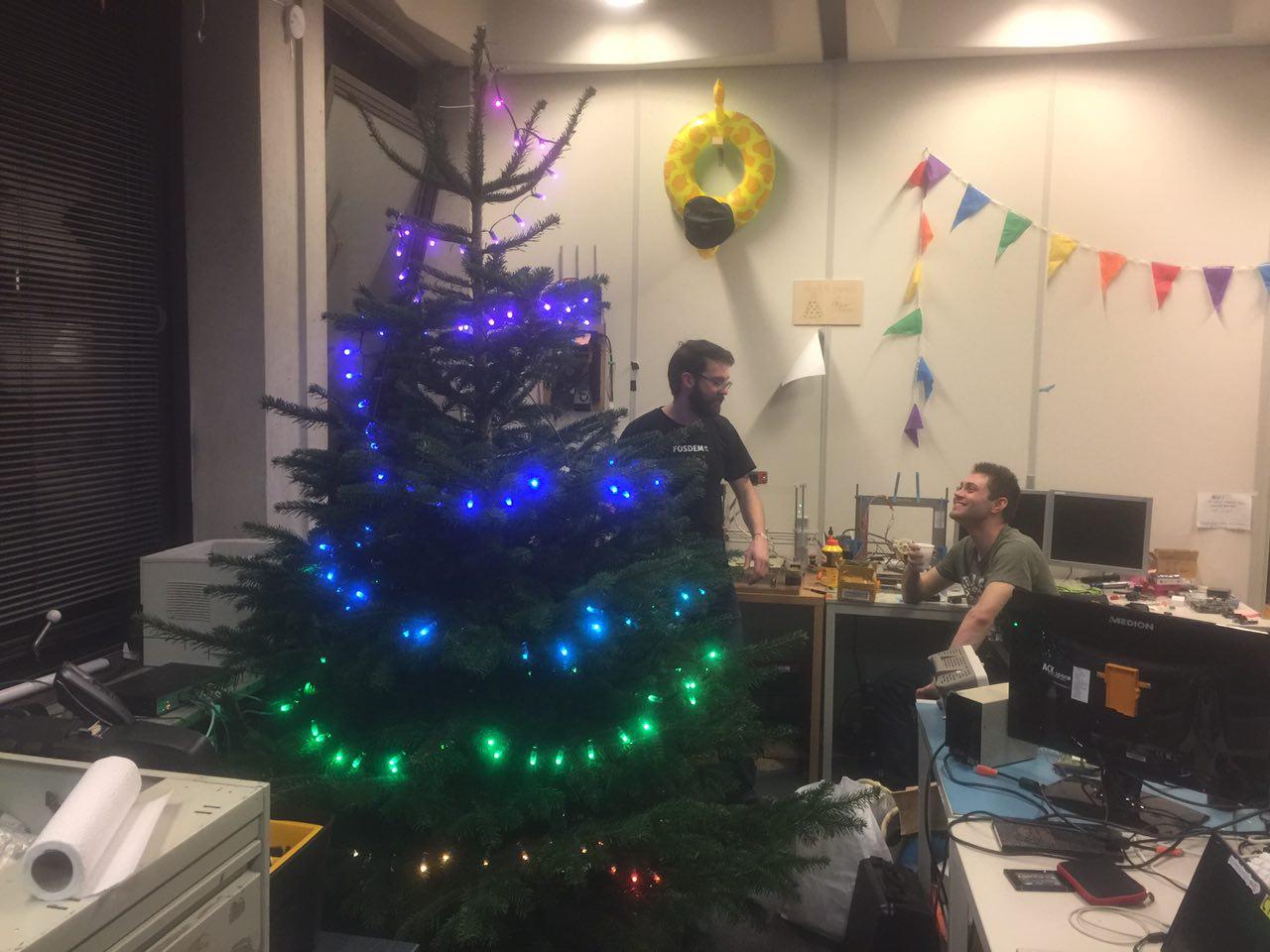

Christmastree 2016.jpg

Roelke heeft een grote boom meegebracht en pmwq, Vicarious en xopr hebben de verlichting erin gehangen.

De print-layout (in awesome ascii-art, ietwat aangepast):

    .---------.---------------.
    |.------. |            o  | *DTR
    ||o     | |  o---------o  | RX
 Vin|oo     | |  o---------o  | TX
*3v3|o0---. | |  o         o  | *VCC
 SCK|00   | | |  o         o  | *CTS
MISO|00   | | |  00{|<}--. o  | GND
MOSI|00   | | |  oo      | |.----.
SSEL|00   | | |  o+----. | '|( ) | GND
*RST|oo---+ | '--o{10k}' |  |    |
*IRQ|o    | |    .{10k}--+--|( ) | LED
 GND'o    | |    |   ,_.    |    |
     |    | '----+---"@|----|( ) | Vin
     |    '----------"@|3v3 '----'
     '---------------"@|
                     "-'
*) not connected

Merk op dat de spanningsregulator in het schema een liniaire is, en de huidige implementatie bevat een DC-DC converter. Ook werkt de program jumper niet: de bovenste 10k weerstand is te hoog; verbind de bovenste jumperpin (GPIO0) naar GND tijdens het booten om deze in programmeermodus te zetten.


2015

Deze versie had 200 handgesoldeerde [WS2812] LEDjes en een variant van de ESP-NFC-Christmas-tree en Firetree github page software. Het draaide welliswaar op een (kortsluitvaste) labvoeding, maar had geen zekering en kon dus niet onbeheerd achtergelaten worden.

2014


It's the most hackiest time of the year... Christmas trees are a good excuse to play with LEDs, so TheOnlyJoey and me bought a nice looking christmas tree for the space.

I've also bought some wood at the hardware store and built a base for the tree (standard bases are crap and good ones are too expensive).

The tree is going to need decorations and an internet connection (because of reasons).

I invite everyone to have fun with it and get creative ;)
